系统介绍：

冷却系统的基本任务是根据传热学的基本原理,为晶闸管设计一个热阻尽可能低的热流通路, 使晶闸管发出的热量尽快发散出去, 从而保证其正常运行。

 系统组成：

系统主要由密闭式纯水冷却装置、PLC、触摸屏监控三部分组成。

（一）密闭式纯水冷却装置

冷却装置主要由主循环冷却回路、去离子水处理、补水回路、氮气稳压系统和控制系统等5个部分组成。

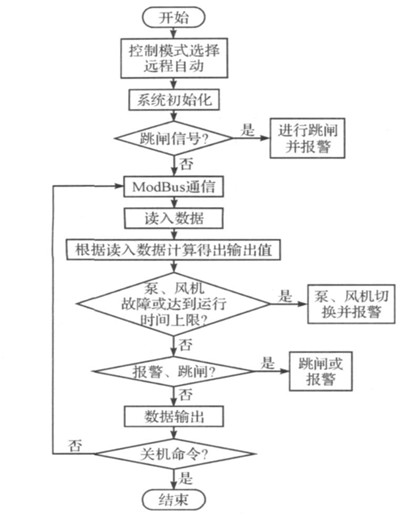

（二）PLC控制器控制逻辑

（三）触摸屏

触摸屏的功能主要是实时显示各主要运行参数,设定参数、使用成员、权限的设置, 报警和跳闸信号的显示。

 抗干扰设计：

接地抗干扰设计

( 1) 系统接地有浮地、直接接地和电容接地3种方式。对PLC控制系统而言, 它属于高速低电平控制装置, 应采用直接接地方式[ 7] 。

( 2) 系统中PLC 全部集中布置于现场一控制柜内, 适于并联一点接地方式, 柜体中心接地点以单独的接地线引向接地极。

( 3) 控制柜用绝缘体与地面隔离。电源部分的抗干扰设计

电源部分的抗干扰设计

( 1) 为抑制水泵、风机、电加热器等的轮换、启/停而引起电网电压的波动, 强弱电分别采用各自的开关型稳压电源以保持供电电压的稳定及防止相互干扰。

( 2) PLC 主控制器部分采用冗余电源, 保证系统的正常运行。

( 3) 模拟量部分与交流信号和可产生干扰源的供电电源保持一定距离。
